کابل کواکسیال

کابل کواکسیال، نوعی کابل مسی است که شامل یک رسانای داخلی، یک عایق و یک رسانای نازک است. اجزایی که در این کابل بکار رفته است. از تداخل سیگنال ها جلوگیری میکند. مغزی مسی این کابل کمک میکند تا داده ها باسرعت بیشتری منتقل شوند. انتقال داده ها نیز بگونه ای انجام میشود که عوامل محیطی مخرب بر روی آن اثر نگذارد. همین مورد باعث شده است که این کابل بسیار پر طرفدار شود بطوریکه افراد معمولا کابلهای قدیمی را با این سیم و کابل تعویض میکنند.

کابل کواکسیال یکی از تجهیزات ضروری و پرکاربرد برای انواع وسایل برقی مانند تلویزیون، ویدیو، و بطورکلی سیستم های صوتی و تصویری و… است.

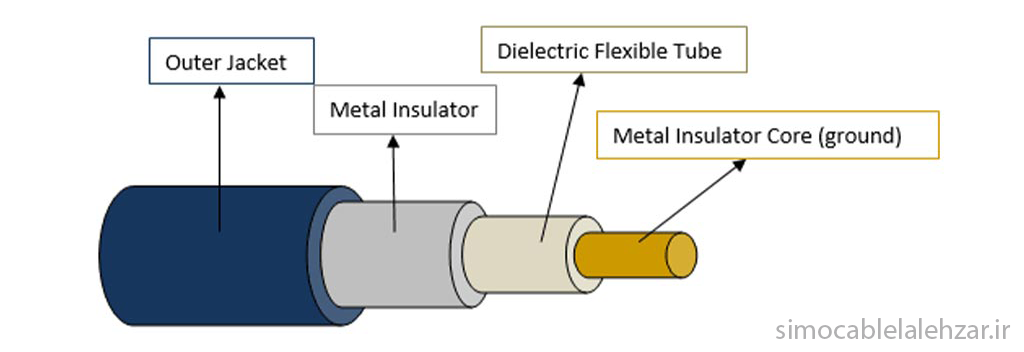

ساختار کابل کوکسیال

ساختار کابل کواکسیال شامل غلاف، شبکه بافته، عایق و رسانا است. غلاف بیرونی ترین لایه کابل است. این لایه کابل را در برابر آسیب های فیزیکی محافظت میکند. شبکه بافته شده دومین لایه در این کابل است. وظیفه اصلی این لایه، محافظت از سیگنال در برابر نویزهای خارجی و تداخل سیگنالی است. لایه بعدی، عایق است. عایق میتواند هسته یا مغزی کابل را محافظت کند. عایق، بین شبکه بافته و هسته قرار میگیرد تا مانع اتصال کوتاه بین آنها شود. آخرین جز در کابل کواکسیال نیز، رسانا است. رسانا وظیفه اصلی انتقال سیگنال را برعهده دارد. رسانا معمولا در کابل های کواکسیال مختلف بصورت تک هسته ای یا چند هسته ای دیده میشود. کابل های تک هسته ای، از جنس مس و کابل های چند هسته ای از رشته های نازک فلزی هستند.

کاربرد کابل کواکسیال

این کابل در ابتدا برای اترنت استفاده میشد. اما اکنون مهمترین کاربرد کابل کواکسیال در تلویزیون، دوربین های مدار بسته، در اتصال ریسیورها و پس از آن در دستگاه ویدیو و سایر گیرنده هایی از این دست دیده میشود. علاوه بر این از آن برای کابل کشی باند گسترده اینترنت نیز استفاده میشود.

انواع کابل کواکسیال

کابل کواکسیال را به دو دسته کلی تقسیم میشود. تمامی انواع کابل کواکسیال موجود دربازار در یکی از این دودسته قرار میگیرند. این دو دسته تحت عنوان Thick net و Thin net شناخته میشوند.

کابل کواکسیال نوع Thick net

• کابل کواکسیال Thick net قطری حدود ۰٫۵ اینچ دارد.
• مهمترین مشخصه آن انعطاف پذیری بالای آن است.
• هسته مسی آن ضخیم است و به همین دلیل آنرا Thick net نامگذاری کرده اند.
• این کابل، سیگنال ها را در فواصل طولانی تری منتقل میکند. بنابراین برای مسیرهای طولانی مناسبتر است.

کابل کواکسیال نوع Thin net

• کابل کواکسیال نوع Thin net قطری حدود ۰٫۲۵ اینچ دارد.
• انعاطاف پذیری آن نسبت به مدل قبلی بیشتری است و براحتی میتوان با آن کار کرد.
• توانایی انتقال سیگنال تا مسافت حدود ۱۸۵ متری را دارد.
• در شبکه های با اتصال مستقیم به کارت شبکه استفاده میگردد.
• هسته مرکزی آن معمولا به شکل یک مفتول است.

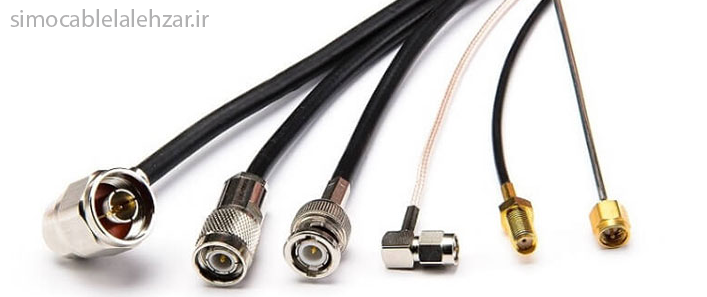

کابل کواکسیال در بازار تحت نام های زیر دیده میشود. هر کدام از انواع کابل های زیر در یک از دو دسته Thick net و Thin net قرار میگیرند. برخی از معروف ترین انواع کابل های کواکسیال عبارتند:

• RG8

میزان امپدانس این نوع کابل، ۵۰ اهم است. هسته ضخیمتری درحدود ۲٫۱۷ میلیمتر دارد و برای محیط های بیرون مناسب است.

• RG58

این کابل امپدانسی به میزان ۵۰ تا ۵۲ اهم دارد. برای انتقال سیگنال های ضعیف میتواند موثر واثع شود. برای ارتباطات رادیویی بسیار کاربردی است.

• RG142

امپدانس این کابل حدود ۵۰ اهم است و مغزی آن به شکل مفتول است.

• RG174

امپدانس این کابل ۵۰ اهم فرکانس این کابل ۱ گیگاهرتز است و در سیستم های مایکرویو و مدارات مخابراتی بیشترین کاربرد دارد.

• RG178

این کابل همانند موارد قبلی برای تلویزیون، کامپیوتر و دستگاه های الکترونیکی کاربرد دارد. امپدانس آن ۵۰ اهم و ۱٫۸۰ میلیمتر ضخامت مغزی آن است.

• RG179

این کابل دارای امپدانس ۷۵ اهم است. قطر آن در حدود ۲٫۵ میلیمتر بوده و برای گیرنده های ارتباطی استفاده میشود.

• RG213

این کابل در سیستم های مخابراتی تا فرکانس ۱ گیگاهرتز کاربرد فراوانی دارد و امپدانس آن ۵۰ اهم است.

کابل کواکسیال ترکیبی

کابل کواکسیال ترکیبی توانایی انتقال جریان الکتریسته و انتقال اطلاعات را دارد. این کابل بدون اینکه کیفیت انتقال سیگنال را کاهش دهد، میتواند هر دو وظیفه را انجام دهد. قیمت کابل ترکیبی کواکسیال ارزان است. بنابراین در مکانهایی که نیاز به هر دونوع انتقال است، استفاده از آن کاملا مقرون بصرفه میباشد.

افت سیگنال در کابل کواکسیال

افت سیگنال کابل کواکسیال به معنای کاهش یافتن قدرت سیگنال در هنگام عبور از کابل است. در کابل هایی افت سیگنال کمتر است که ضخامت کابل زیاد باشد. در اینصورت میتوان از این کابل برای مسافت های طولانی نیز استفاده کرد. اما اگر افت سیگنال قابل توجه باشد باید از یک آمپلی فایر برای تقویت سیگنال استفاده نمود. توصیه میشود قبل از استفاده از هر نوع کابل کواکسیال حتما از میزان افت سیگنال آن آگاه باشید.

مزایای کابل کواکسیال

مهمترین مزیت کابل کواکسیال محافظت آن دربرابر تداخلات سیگنالی است. بنابراین با استفاده از آن راحتتر میتوان تصاویر تلویزیون را دریافت کرد. دومین مزیت اینکه کابل کواکسیال در مقایسه با زوج سیم بهم تابیده ارزانتر است. پهنای باند بیشتری درحدود ۳۰۰ مگاهرتز را میتواند فراهم کند. این پهنای باند برای انتقال تصویر مناسبتر در سیستمهای مختلف مخابراتی کاملا مورد نیاز است.

دیگر مزایای آن این است که کابل کواکسیال، مقاومت خوبی دربرابر عوامل مخرب دارد و با کیفیت بالایی ساخته شده است. نصب این کابل به آسانی انجام میشود و پیچیدگی خاصی ندارد. همچنین از این کابل میتوان در سیستمهای دیجیتال و حتی سیستمهای آنالوگ استفاده کرد.

معایب کابل کواکسیال

معایب کابل کواکسیال ضعیف بودن روکش بیرونی آن است. درصورتیکه کابل در معرض آفتاب قرار بگیرد، روکش بیرونی آن پوسیده میشود. در اینصورت باید آنرا تعویض کنید. همچنین این کابل معمولا حجیم است و فضایی را اشغال میکند. علاوه براین برای انشعاب دادن به آن نیاز به برخی اتصالات خاص میباشد.

کابل کواکسیال یکی از پر استفاده ترین اختراعات بشر در رابطه با انواع کابل بوده که برای داشتن صدا و تصویری خوب به ما کمک میکند. ویژگی کابل کواکسیال ارائه دادن داده ها و سیگنال هایی با کیفیت و بدون نویز بوده که مناسب برای استفاده خانگی نیز بوده و صدای خوب و تصویری با کیفیت از تلویزیون بشما ارائه میدهد.
